  /*  Cap -8  INTRODUCCION A PWM  */

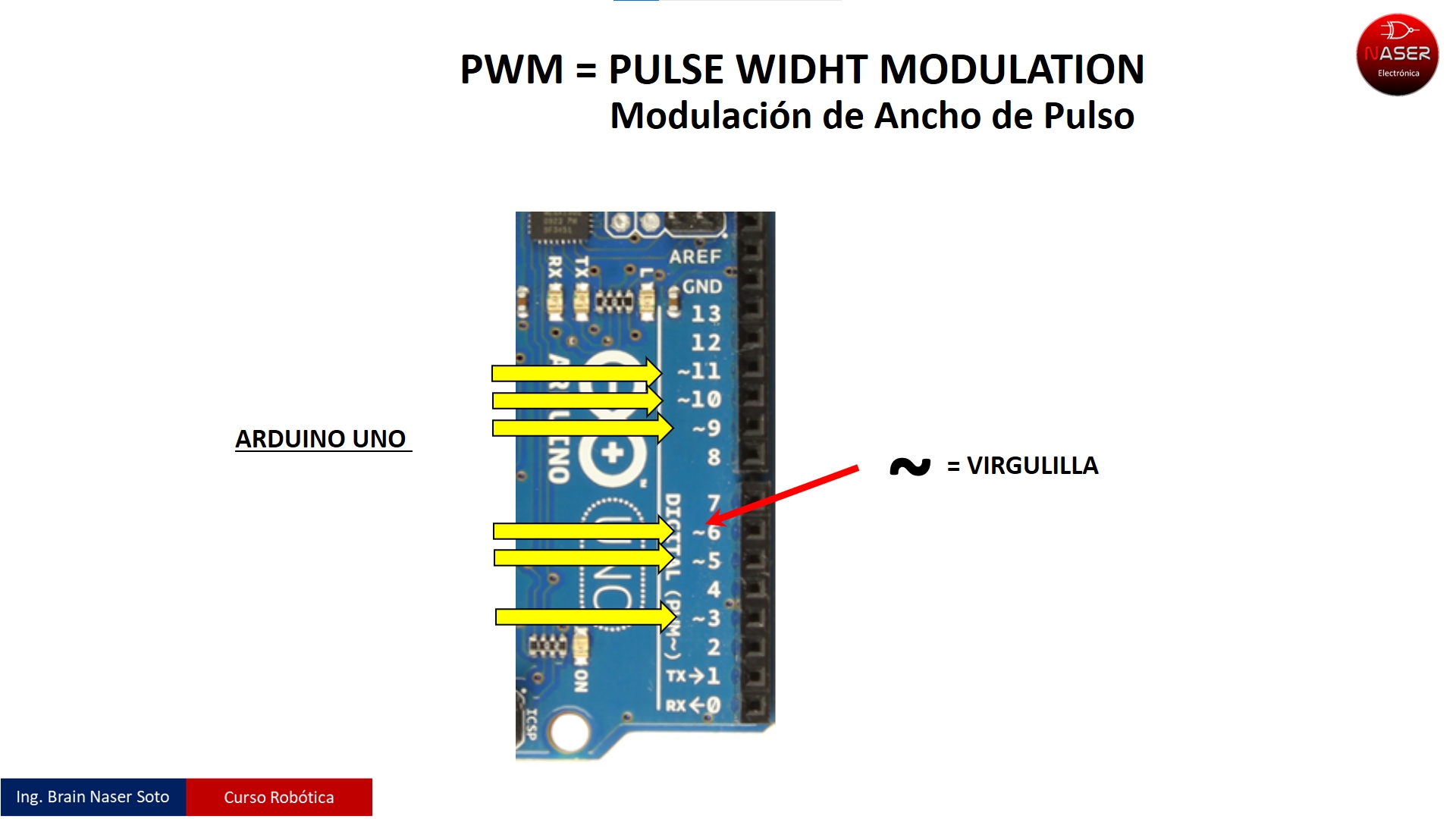

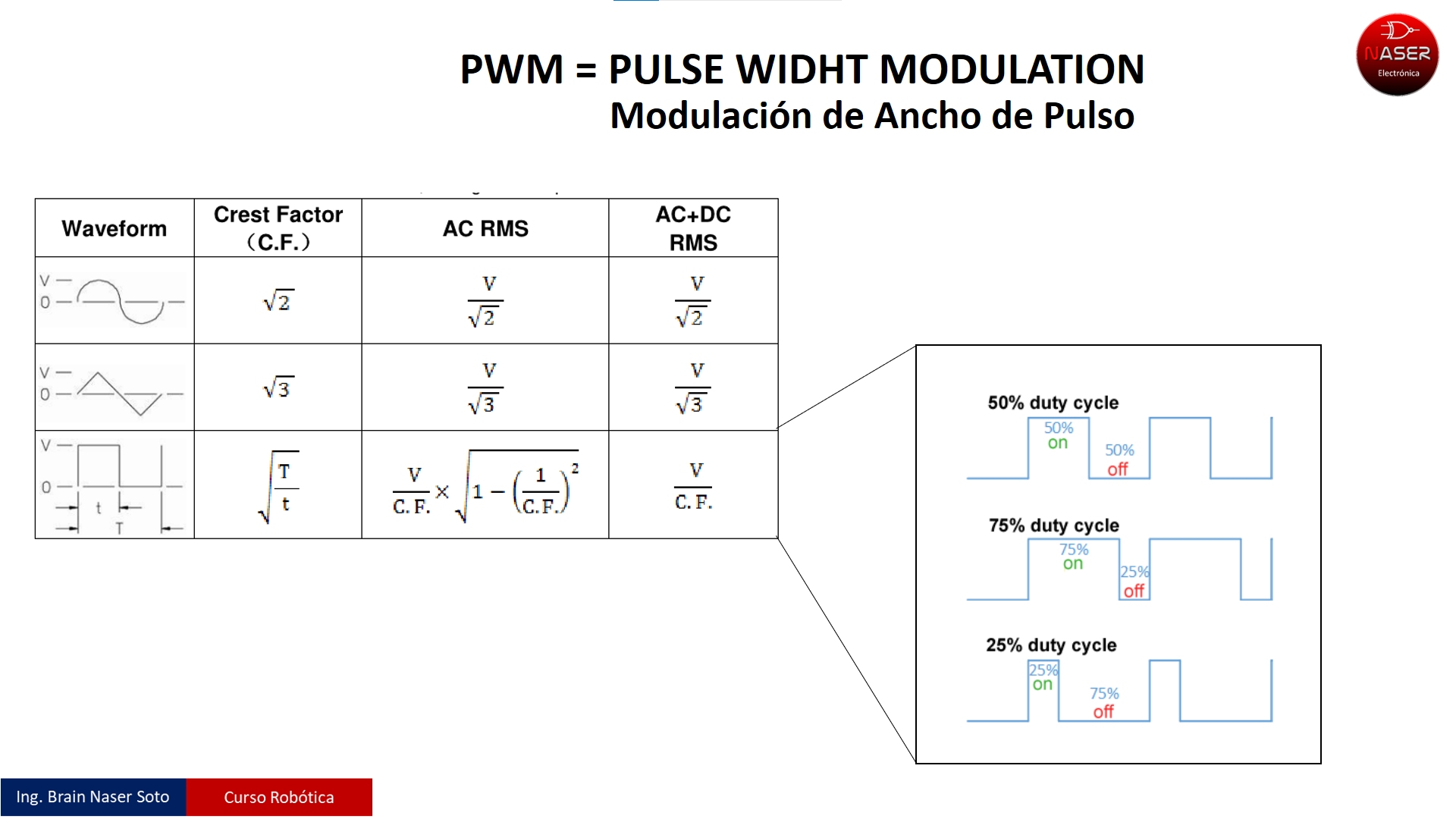

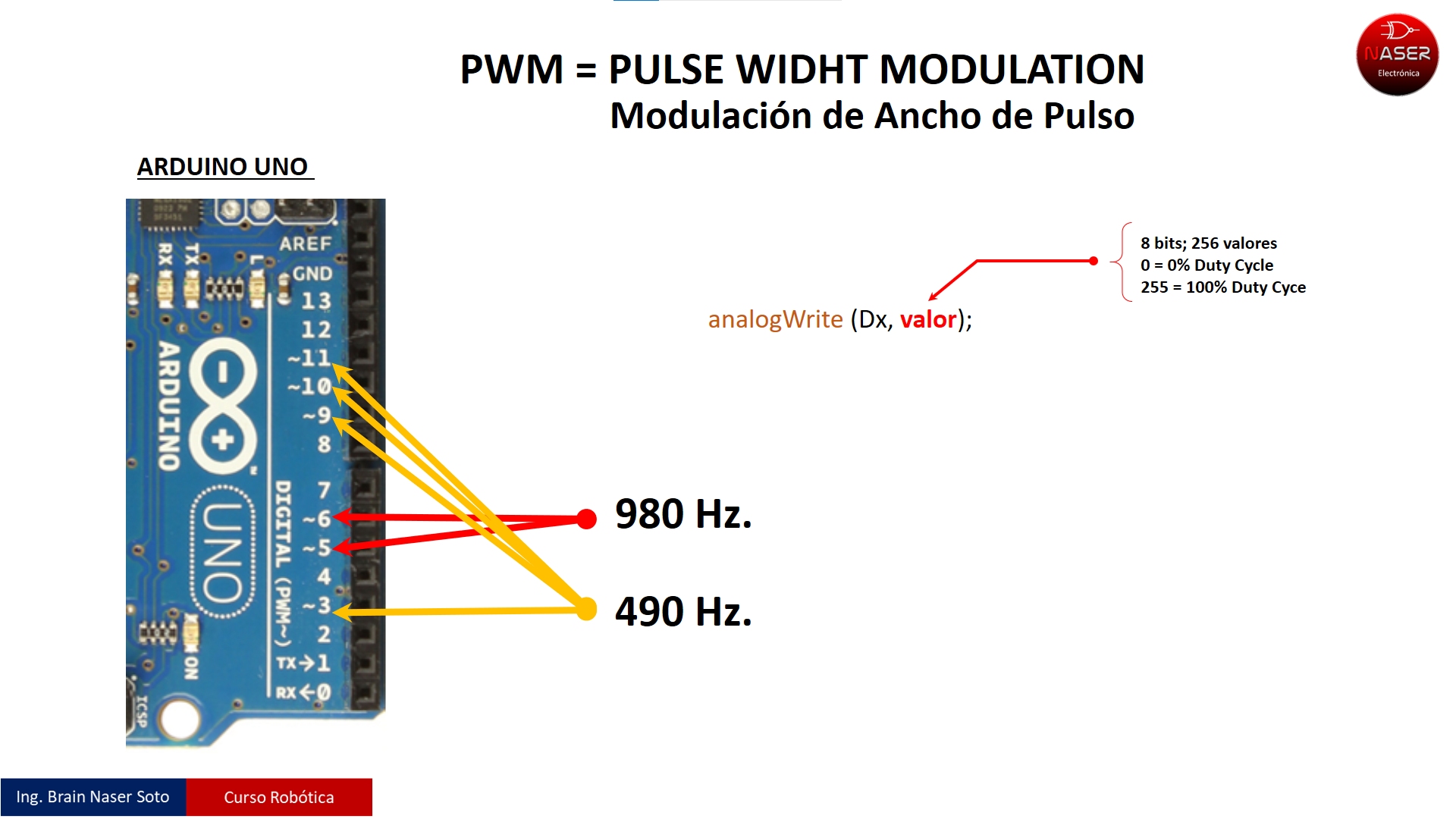

PULSE WIDHT MODULATION

MODULACION POR ANCHO DE PULSO



  CLASE



  COMANDOS



VAR++   analogRead   Serial.begin   Serial.print   Serial,println





  LAMINAS

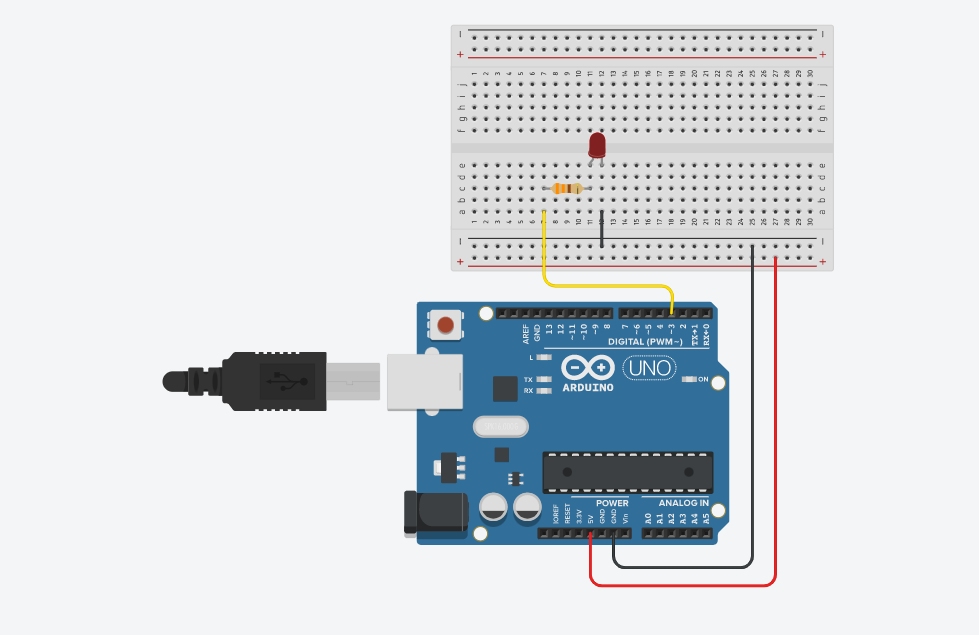

Link Tinkercad: https://www.tinkercad.com/things/7ChihOYIGiS













  SKETCH 3a

  Lab-3a:

https://www.youtube.com/watch?v=snoiChV_X4Y&t=1820s

//   LAB 3a
//   PWM con Variable fija

  int LED = 3;
  int PWM =10;

void setup() {
  pinMode (LED, OUTPUT);
}

void loop() {
  analogWrite (LED, PWM);

}





  SKETCH 3b

  Lab-3b:

https://www.youtube.com/watch?v=snoiChV_X4Y&t=2513s

// Incremento PWM con ++ y Monitor Serial
// y ver qué pasa luego de 255


  int LED = 3;
  int PWM = 0;

void setup() {
  Serial.begin (9600);
  pinMode (LED, OUTPUT);
}

void loop() {
   analogWrite (LED, PWM);
   PWM++;
   Serial.println (PWM);
   delay (150);
}





  SKETCH 3c

  Lab-3c:

https://www.youtube.com/watch?v=snoiChV_X4Y&t=3485s

// Dimmer Incremental y Decremental

  int LED = 3;
  int PWM = 0;
void setup() {
  Serial.begin (9600);
  pinMode (LED, OUTPUT);
}
void loop() {
  while (PWM<255){
    analogWrite (LED, PWM);
    PWM ++;
    Serial.println (PWM);
    delay (50);
    }
   delay (500);
   while (PWM>0){
    analogWrite (LED, PWM);
    PWM --;
    Serial.println (PWM);
    delay (20);
    }
   delay (2000);
}
