BNS Curso Arduino

::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

/* Cap -11; DISPLAY LCD CON I2C */

CLASE

LIBRERIA

Descargue LiquidCrystal_I2C aquí

COMANDOS

LiquidCrystal_I2C(lcd_Addr, cols, rows)

Declaraciones iniciales del LCD con I2C; Dirección, Columnas, Filas)

init(); Inicializa el modulo I2C, esta función configura e inicializa el I2C y el LCD.

clear(); Borra la pantalla LCD y posiciona el cursor en posición (0,0).

setCursor(col, row); Posiciona el cursor en la posición indicada por col y row(x,y).

print(); Escribe un texto o mensaje en el LCD, es similar a un Serial.print

cursor(); Hace visible la posición del Cursor.

noCursor(); Oculta la posición del Cursor.

scrollDisplayLeft(); Desplaza el contenido de la pantalla hacia la izquierda.

scrollDisplayRight(); Desplaza el contenido de la pantalla a la derecha.

autoscroll(); Realiza un scroll en caso de ser requerido.

noAutoscroll(); No reliza un auto scroll, aún cuando parte del texto quede fuera.

leftToRight(); Presentación del texto de Izquierda a Derecha.

rightToLeft(); Presentación del texto de Derecha a Izquierda.

backlight(); Enciende la Luz del Fondo del LCD.

noBacklight(); Apaga la Luz del Fondo del LCD.

blink(); Parpadeo del cursor.

noBlink(); Cancela parpadeo del Cursor.

display(); Activa Pantalla.

noDisplay(); Desactiva Pantalla.

* { } ! < > " [ ]

LAMINAS

SKETCH

Lab-6 a

Hola Mundo y Cuenta Tiempo


/*
__________________________________________________
*** =======> Ing. BRAIN NASER SOTO <======= ***

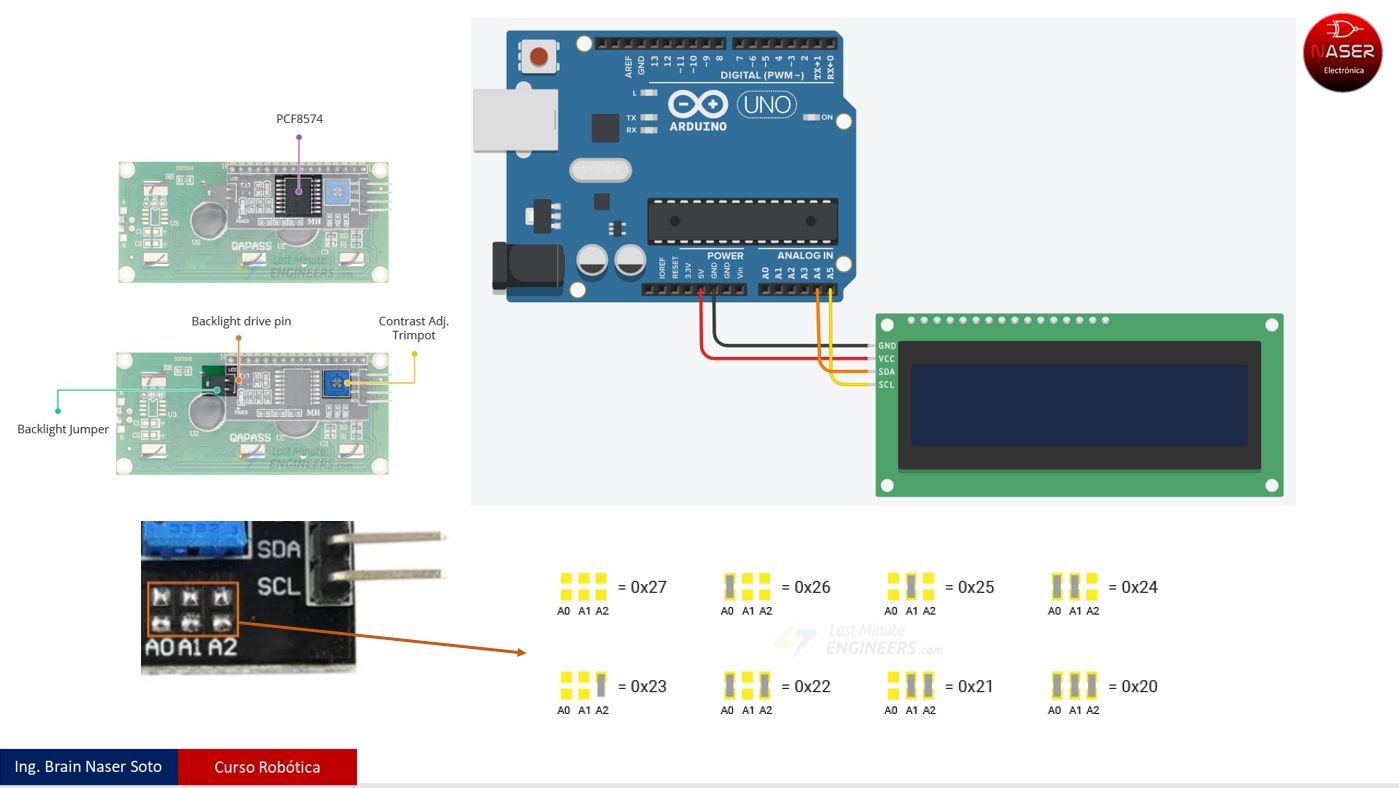

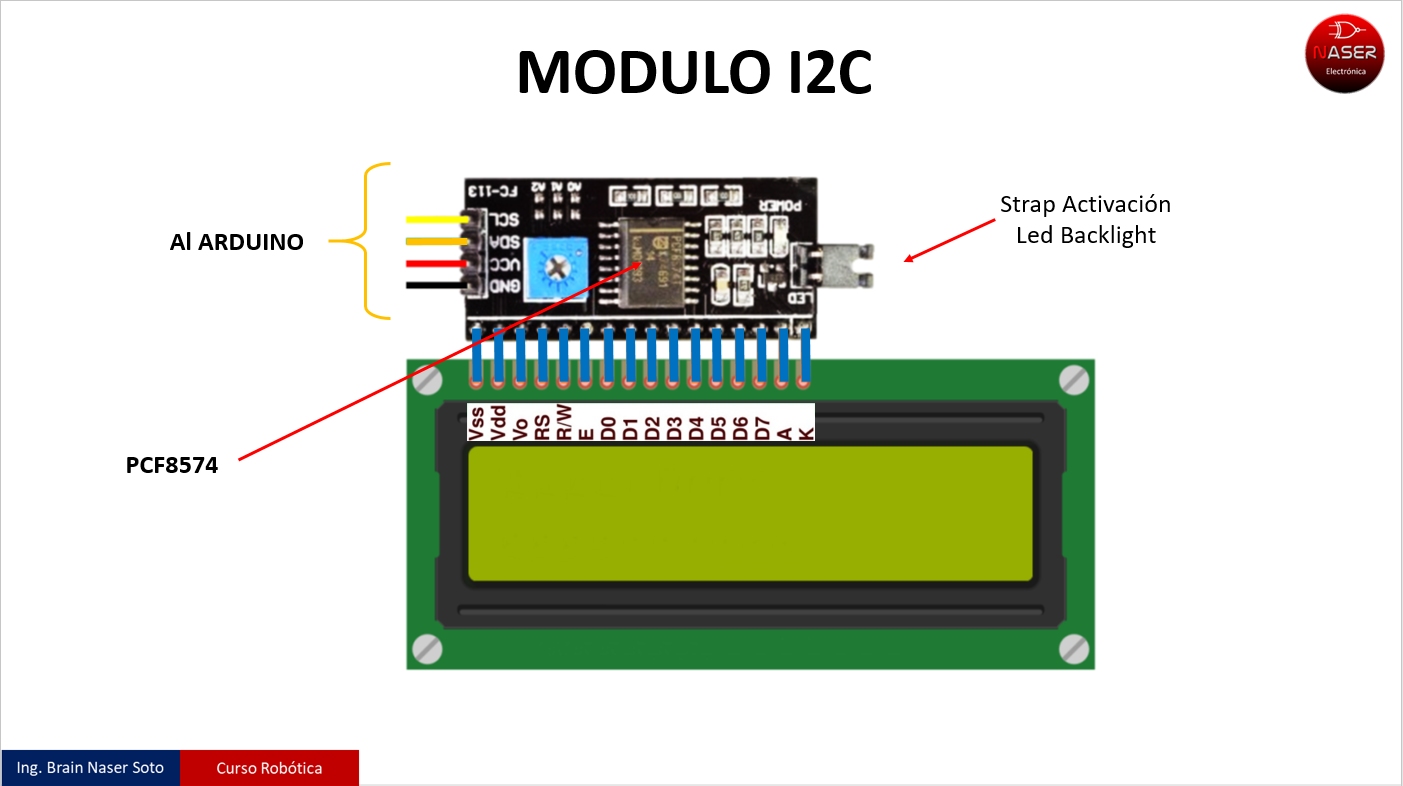

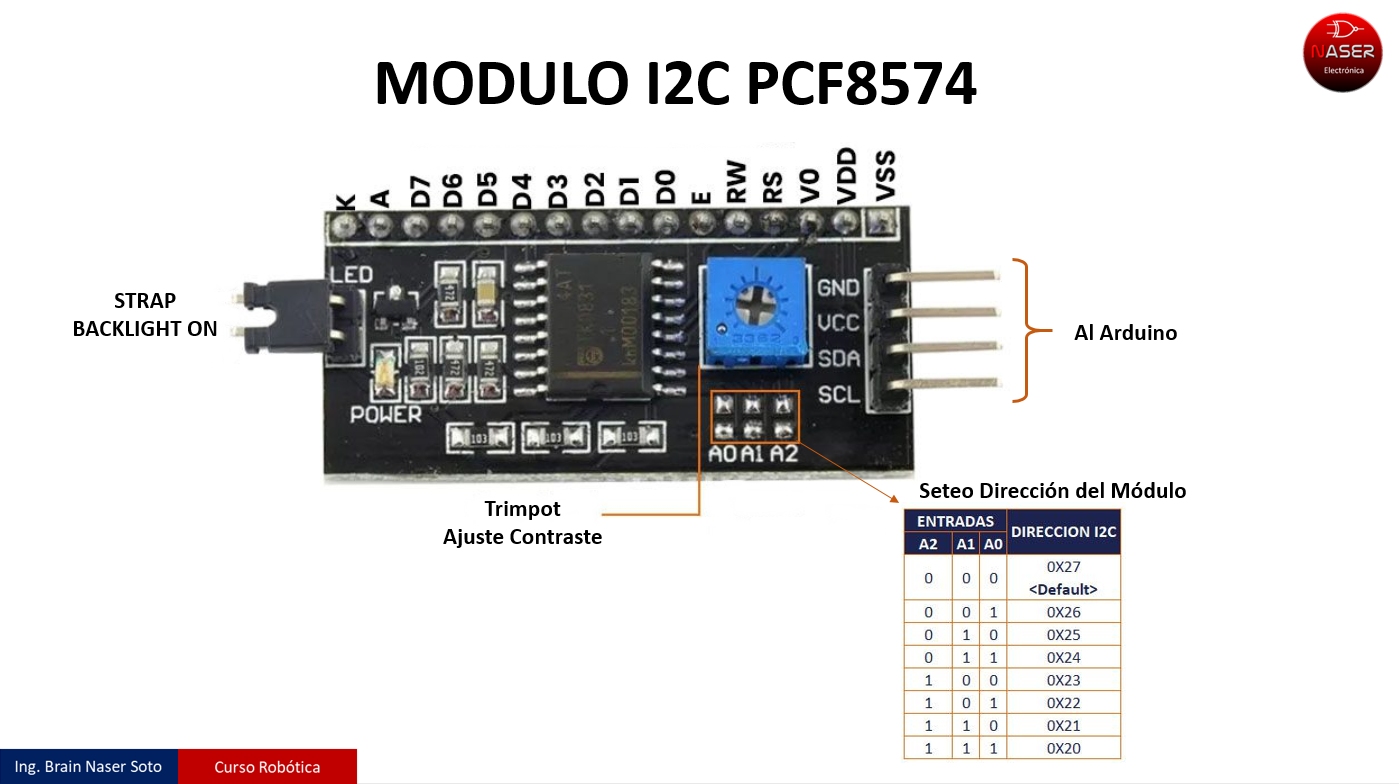

            PANTALLA LCD 16X2 con I2C
                   Hola Mundo
                Act. 02/09/2018
___________________________________________________

{ } ! < > " [ ]
*/

#include <LiquidCrystal_I2C.h> //Carga Libreria

LiquidCrystal_I2C lcd(0x27,16,2); // Inicializa un Display de 16X2

void setup() {

lcd.init(); // Inicializa LCD

lcd.backlight(); // Enciende led de retro iuluminación

lcd.clear (); // borro pantalla

lcd.setCursor (0,0); //situé cursor en col 0, fila 0

lcd.print ("HOLA MUNDO");

lcd.setCursor (0,1); //situé cursor en col 0, fila 1

lcd.print ("Soy Braincito");

delay (2000);

lcd.clear();

}

void loop() {

lcd.setCursor(0,0);

lcd.print("Han Transcurrido:");

lcd.setCursor(0,1);

lcd.print(millis() / 1000); // Tiempo de operación del Arduino

lcd.print(" seg.");

}

Lab-6 b

Hola Mundo y Parpadeo Pantalla

____________________________________________________

*** {==[=======> BRAIN NASER SOTO <=======]==} ***

PANTALLA LCD 16x2 con I2C

HOLA MUNDO - PARPADEO PANTALLA

____________________________________________________

#include <LiquidCrystal_I2C.h> //Carga Libreria

LiquidCrystal_I2C lcd(0x27,16,2); // Inicializa un Display de 16X2

void setup() {

lcd.init(); // Inicializa LCD

lcd.backlight(); // Enciende led de retro iuluminación

lcd.clear (); // borro pantalla

lcd.setCursor (0,0); //situé cursor en col 0, fila 0

lcd.print ("HOLA MUNDO");

lcd.setCursor (0,1); //situé cursor en col 0, fila 1

lcd.print ("Soy Braincito");

delay (2000);

lcd.clear();

}

void loop() {

lcd.setCursor(0,0);

lcd.print("Aruduino");

lcd.setCursor(4,1);

lcd.print("ACTIVO !");

lcd.display ();

delay (500);

lcd.noDisplay ();

delay (500);

}

Lab-6 c

Hola Mundo y Parpadeo Cursor

____________________________________________________

*** {==[=======> BRAIN NASER SOTO <=======]==} ***

PANTALLA LCD 16x2 con I2C

HOLA MUNDO - PARPADEO CURSOR

____________________________________________________

#include <LiquidCrystal_I2C.h> //Carga Libreria

LiquidCrystal_I2C lcd(0x27,16,2); // Inicializa un Display de 16X2

void setup() {

lcd.init(); // Inicializa LCD

lcd.backlight(); // Enciende led de retro iuluminación

lcd.clear (); // borro pantalla

lcd.setCursor (0,0); //situé cursor en col 0, fila 0

lcd.print ("HOLA MUNDO");

lcd.setCursor (0,1); //situé cursor en col 0, fila 1

lcd.print ("Soy Braincito");

delay (2000);

lcd.clear();

}

void loop() {

lcd.setCursor(0,0);

lcd.print("Aruduino");

lcd.setCursor(4,1);

lcd.print("ACTIVO !");

lcd.cursor();

delay (500);

lcd.noCursor();

delay (500);

}

Lab-6 d

Hola Mundo y Texto con Scroll

____________________________________________________

*** {==[=======> BRAIN NASER SOTO <=======]==} ***

PANTALLA LCD 16x2 con I2C

HOLA MUNDO - Texto con Scroll

____________________________________________________

Recuerde que en un display 16X2, el largo máximo por línea es de 40 caracteres

#include <LiquidCrystal_I2C.h> //Carga Libreria

LiquidCrystal_I2C lcd(0x27,16,2); // Inicializa un Display de 16X2

void setup() {

lcd.init(); // Inicializa LCD

lcd.backlight(); // Enciende led de retro iuluminación

lcd.clear (); // borro pantalla

lcd.setCursor (0,0); //situé cursor en col 0, fila 0

lcd.print ("HOLA MUNDO");

lcd.setCursor (0,1); //situé cursor en col 0, fila 1

lcd.print ("Soy Braincito");

delay (2000);

lcd.clear();

}

void loop() {

lcd.setCursor(2,0);

lcd.print("Soy Brain, tengo pantalla con Scroll");

lcd.scrollDisplayLeft (); // la pantalla mostrará los 40 caracteres antes de repetir el texto

delay (500);

}
